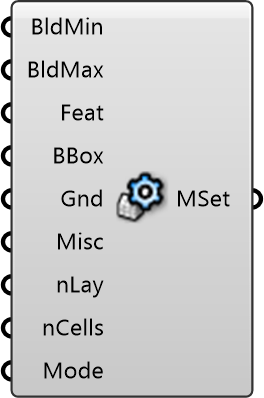

Mesh Settings

Mesh Settings

Meshing Parameters

Controls the resolution and quality of the simulation grid (mesh). Adjust cell sizes to balance between simulation accuracy and computation time.

Eddy3D 0.5.0.815

Input

  • BldMin
    Minimum refinement level for building surfaces. Higher = finer. Typical: 2-3. Default: 2
  • BldMax
    Maximum refinement level for building surfaces. Must be >= min. Default: 2
  • Feat
    Refinement level for building corners and features. Default: 2
  • BBox
    Refinement level for region around buildings. 0 = no extra refinement. Default: 0
  • Gnd
    Refinement level for ground surface. Default: 2
  • Misc
    0: Default, 1: Optimized quality settings
  • nLay
    Number of mesh layers near walls. More = better boundary layer resolution. Default: 4
  • nCells
    Number of cells between refinement levels. More = smoother transition. Default: 4
  • Mode
    0: No snapping (fast debug), 1: With snapping (production), 2: With layers (accurate but slow)

Output

  • MSet
    Mesh settings object to connect to Simulation component
